Как сделать печатную плату c помощью утюга и перекиси

Любой желающий может сделать печатную плату для своего устройства в домашних условиях.

Популярный и дешевый метод — это ЛУТ (Лазерно-утюжная технология). В этой статье подробно описан данный метод.

Что потребуется

Лазерный принтер (только лазерный, струйный не подойдет), утюг, пара дощечек, бумага, пластиковые контейнеры, наждачка, шуруповерт или бормашина, и раствор для травления.

От чего зависит качество

Качество технологии ЛУТ зависит от тонера и принтера. Еще важно то, с помощью какой бумаги переносится печатная плата на текстолит. На успех влияет и толщина текстолита.

Пошаговый процесс

В каждом этапе подробные комментарии и фотографии с примерами.

Печать дорожек на бумаге

Открываем схему платы. В статье используется программа Sprint-Layout и схема мультивибратора на транзисторах.

Изготовление печатной платы в домашних условиях

Печать схемы на бумагу

Используйте максимальное пространство для печати, чтобы не перепечатывать схему снова и приготовить запасные трафареты.

Не нужно зеркалить плату, если она чертилась со стороны радиодеталей. Так же убираем макросы и другие слои, нам нужны только дорожки и граница платы.

Качество перенесенных дорожек на текстолит зависит и от выбранного типа бумаги.

Существует несколько вариантов:

  • Обычная бумага;
  • Глянцевая бумага. Можно использовать из любого журнала;
  • Подложка от самоклеющихся обоев. Отлично отдает тоннр на текстолит;
  • Бумага с мягким покрытием. Такая продается на Aliexpress.

Офисная бумага А4 толстая для ЛУТ. Тонер хуже от нее отходит.

Пример неудачного переноса платы на текстолит. Половина дорожек отсутствует.

Ошибки при изготовлении печатной платы

Пример плохого переноса

С помощью офисной бумаги действительно можно делать печатные платы, но нужен хороший принтер и тонер. Такая бумага капризная, и если вы плохо греете, или перегреете плату, то ничего не получится.

Глянцевая отличается от офисной толщиной. Ее недостаток — она застревает в принтере во время печати. Глянцевая бумага еще легко рвется, и ее легко перегреть, чем офисную.

Подложка от бумаги и печатная плата

Подложка от самоклеющейся бумаги и распечатанные платы

Подложка от самоклеющихся обоев обрела популярность среди радиолюбителей. Быстро отдает тонер на текстолит, но и распечатать на ней печатную плату довольно трудно.

Речь идет о мягкой поверхности, с которой снимаются самоклеющиеся обои. Также такая подложка иногда застревает в принтере во время печати.

Не имеет особого смысла вырезать целый формат А4 из таких обоев. В таком формате бумага выскользнет из под фотобарабана во время печати. Используйте небольшие кусочки подложки, чтобы можно было их приклеить к обычной бумаге.

Нельзя использовать жидкий клей и другие жидкие материалы. Вы можете повредить фотобарабан по время печати, и на нем останутся следы. Приклеить можно и самими обоями.

Бумага с мягким покрытием продается на Aliexpress. Она желтого цвета. Аналогично глянцевой бумаге застревает в принтере. Все зависит от вашей модели принтера.

Распечатка и подготовка

Отрезать текстолит можно с помощью ножовки по металлу, ножницами или отрезными дисками.

Как сделать печатную плату дома

Подготовка и разметка текстолита

Отрезаем плату с запасом, чтобы было удобнее наносить дорожки во время нагрева утюгом.

Резка текстолита

Бархатной наждачкой обрабатываем поверхность текстолита. Чистим ее от грязи и микрочастиц меди ацетоном или изопропанолом.

Нанесение дорожек

Понадобится утюг, дощечка, бумага и тара с водой.
Изготовление платы с помощью утюга
Разогреваем утюг до 100 °C, и на деревянную дощечку кладем текстолит. Почему деревянную? Она быстро нагревается и медленно отдает тепло в окружающую среду.
Печатная плата своими руками
Ставим разогретый утюг на текстолит. Держим в течение 20 секунд. Горячий текстолит схватит бумагу.

Лазерно-утюжная технология

Греем текстолит

Кладем трафарет на разогретый текстолит. Он частично прилипает.
Нанесение схемы на плату
Кладем на текстолит один лист бумаги и гладим утюгом плату в течении одной или двух минут. Бумага нужна для снижения перегрева. Гладить надо аккуратно, без резких движений.

Печатная плата в домашних условиях

Нанесение дорожек

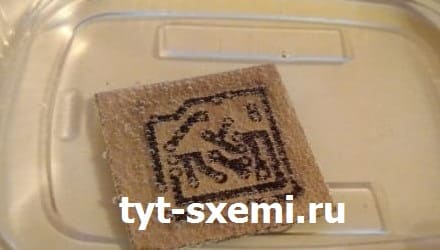

Оставляем плату остывать на пять минут, чтобы тонер не отлип от меди. Помещаем ее в тару с водой.

Удаление бумаги с платы

Удаление бумаги с платы

Также ждем около пяти минут. С помощью пальцев или губки, снимем слой бумаги.

Ни в коем случае не снимайте бумагу ногтями. Так можно содрать тонер с меди.

Как сделать плату в домашних условиях
Удаляем границы на плате. Они не нужны со стороны дорожек.
Изготовление печатных плат дома

Восстановление контактов

Дорожки можно восстановить перфорированным маркером или лаком для ногтей. Нанесите на поврежденный участок лак или маркер.

Лак и печатная плата, исправление ошибок

Восстановление дорожек лаком для ногтей

Это защитит медь во время травления в растворе. Дождитесь полного высыхания лака, чтобы он был устойчив к воде.

Все готово к следующему этапу.

Травление платы

Основные и популярные методы:

  • Хлорное железо. Можно использовать повторно. При неосторожном обращении оставляет следы на одежде и коже;
  • Медный купорос. Продается в садоводческих магазинах. Медленно травит плату;
  • Соляная кислота. Быстрый и опасный вариант. К тому же, кислоту трудно достать. Выделяет опасные токсины;
  • Электролиз. Самый долгий и малоэффективный способ;
  • Перекись водорода. Доступный и эффективный раствор. Основной недостаток — нельзя использовать повторно. Во время травления образуются осадки, которые замедляют скорость травления.
Травление перекисью водорода

Компоненты для травления

В этой статье мы будем использовать метод с перекисью. Для платы площадью 100 см достаточно 100 миллилитров 3% переписи водорода, 30 грамм лимонной кислоты и 5 грамм поваренной соли.

Травление печатной платы дома

Начинается процесс травления.

В пластиковой таре смешиваем все компоненты до полного растворения, и кладем плату в раствор.

Травление меди на плате

Процесс травления

Травить печатные платы надо в проветриваемом помещении. При травлении выделяются ядовитые пары меди.
Чтобы процесс травления не замедлялся, перемешивайте раствор. Как правильно травить печатные платы

Как ускорить травление

Для повышения скорости травления меди, надо подогреть раствор. Это катализатор химической реакции.

Изготовление печатной платы

Ватной палочкой перемешиваем раствор для лучшего травления

Подогрев раствора с платой

Подогрев раствора с помощью второго контейнера

Не надо наливать кипяток в сам раствор. Налейте кипяток в другую тару, и поставьте на нее тару с раствором.

Печатная плата своими руками дома

Остаются небольшие участки меди

После травления промываем плату в холодной воде и оставляем сушиться. Травящий раствор можно вылить как обычные отходы в раковину.

Сверление

Просверлить отверстия можно как до травления, так и после. В качестве инструментов подойдет шуруповерт или бормашина.

Перед сверлением платы желательно сделать керновку отверстий. Это углубления для точного позиционирования сверла. Если нет керна, можно использовать гвоздь.

Не делайте слишком большие углубления и не берите гвозди большего диаметра, чем будущее отверстие на плате.

Сверление платы
Основной недостаток шуруповертов — это их низкая скорость оборотов.

Чем меньше диаметр сверла — тем быстрее должны быть обороты.
Шуруповертом не получится сделать отверстия диаметром меньше 0,8 миллиметра. От низких оборотов сверло быстро затупится. Если будете сильно давить на сверло сверху, оно погнется или сломается.

У бормашины число оборотов достигает 10 000 в минуту. Поэтому для отверстий менее 0,8 миллиметров лучше использовать ее.
Бормашина и печатные платы
Устанавливаем сверло в цангу.
Установка сверла в бормашину
Центруем сверло и закрепляем.
Закрепление и центровка сверла в бормашине
Во время такого рода работ надевайте защитные прозрачные очки. Опилки могут попасть на лицо от высоких оборотов. Надевайте маску от пыли.

Сверлить надо на дощечке и только перпендикулярно к плате. Если угол будет острый или вы будете держать плату в руках, то сверло вылетит или сломается.
Правильное сверление печатной платы дома
Дальше чистим плату наждачкой, чтобы удалить заусенцы и куски текстолита. Удаляем лишние куски платы и формируем границу с помощью макросов.

Как нанести макросы

Макросы — это рисунки на печатной плате, которые расположены с обратной стороны. И их можно нанести точно также, как и дорожки на плату. Только теперь надо отзеркалить макросы, и потом их можно нанести на обратную сторону платы.
Как нанести расположение деталей (рисунки) на плату

Пайка и проверка работы

Печатную плату почистите бархатной наждачной бумагой. С помощью спиртоканифоли залудите дорожки. Не нужно использовать паяльную кислоту.

Лужение платы

Полностью собранная схема

Первые в очереди — это маленькие радиодетали. Сначала паяйте их. Транзисторы и светодиоды чувствительны к температуре, поэтому паять их надо аккуратно и с перерывами.

Проверка работы мультивибратора

Готовый мультивибратор

После пайки проверяем работу схемы. Проверьте плату на наличие металлического мусора. Мультивибратор можно подключить к обычному аккумулятору, с напряжением 4 вольта.

Ошибки во время изготовления

Среди популярных ошибок — это перегрев платы и плохой раствор для травления. Всегда перемешивайте все компоненты раствора, иначе он не начнет травить плату. Во время лужения платы нельзя использовать паяльную кислоту. Она со временем повредит плату, если вы ее плохо почистите.

Еще у некоторых радиолюбителей есть практика лудить платы сплавом Розе. Не стоит так делать, поскольку такой сплав предназначен для выпаивания деталей, а не для постоянной пайки. К тому же, он хрупкий и со временем быстро окислится.

Другие способы

Еще можно сделать печатную плату с помощью фоторезиста, но этот метод сложнее и дороже, чем ЛУТ. Также есть вариант заказать печатную плату по интернету, однако ее придется ждать от двух недель. Да и цена может быть выше, и не получится оперативно устранить ошибку на плате.

А собрать плату можно и при помощи монтажных (макетных) плат.

Монтажная (макетная) плата

Пример макетной платы

Итог

Изготовить печатную плату дома может любой начинающий. Пробуйте разные методы, разную бумагу для нанесения схемы и экспериментируйте. Только с помощью опыта, пройденных ошибок и полученных знаний можно сделать действительно качественную плату дома.
