Усилитель 4х11 Вт TDA1555Q

Двух(четырех) канальный мостовой усилитель мощности низкой частоты класса Hi – Fi. В усилителе предусмотрена защита выходного каскада от короткого замыкания, режим включения/отключения входного сигнала, а также защита от «щелчка» при включении/выключении.

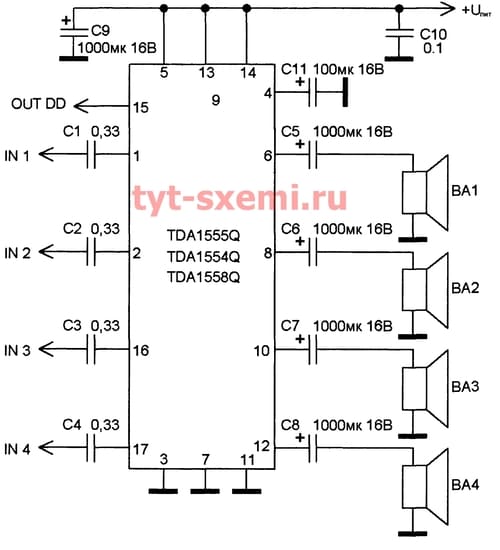

TDA1555Q 4 канала

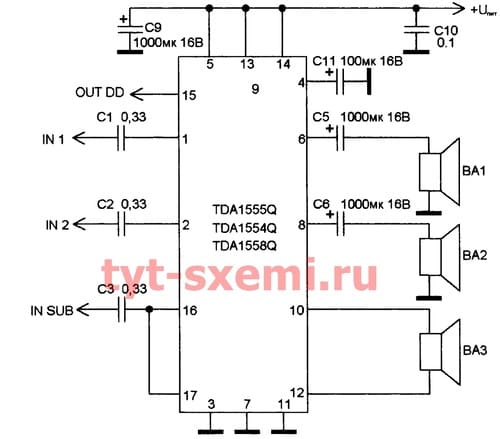

Вариант схемы на три канала

Схема аудио усилителя

Вариант схемы на два канала

TDA1555Q

Подробнее о микросхеме

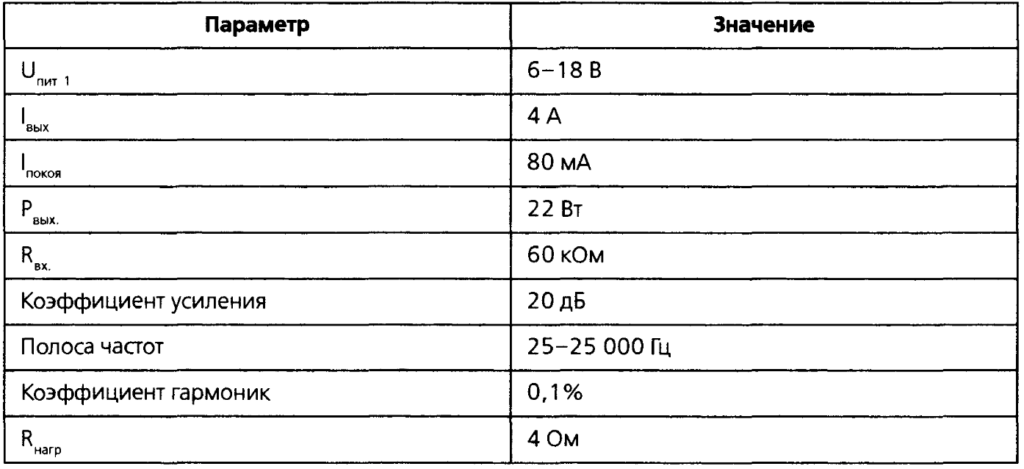

Характеристики микросхемы

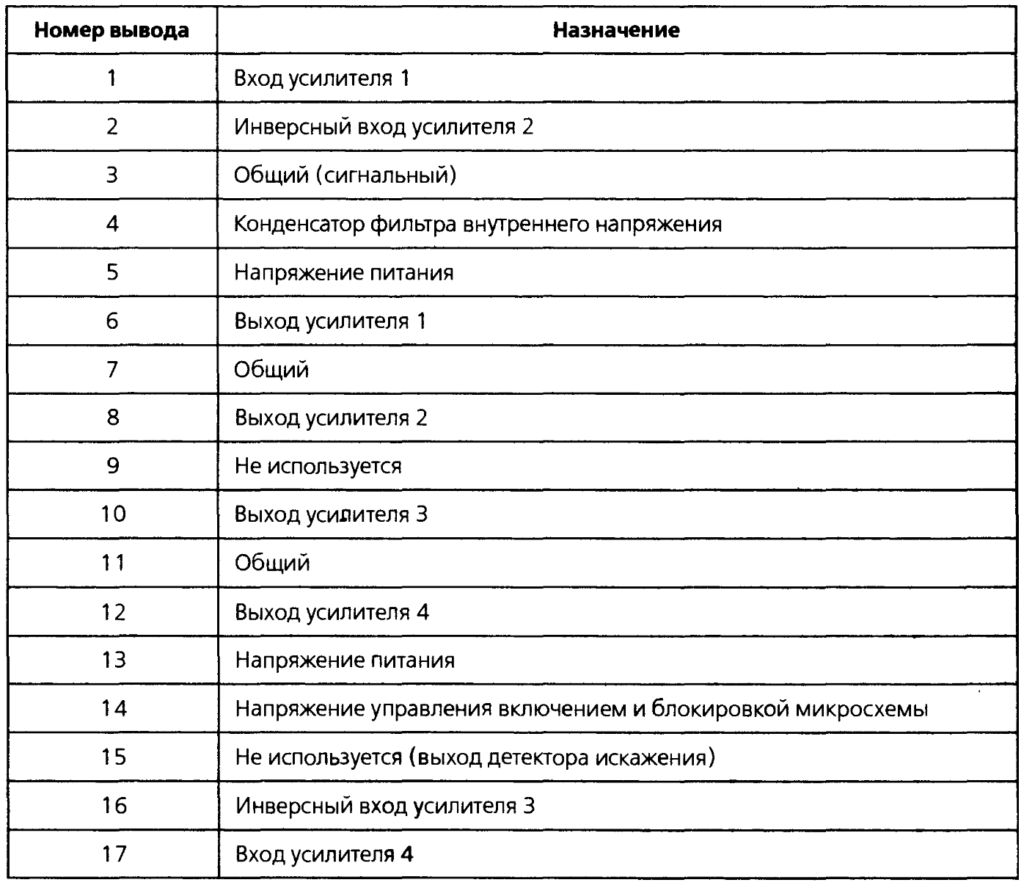

Назначение выводов

Источник
