Усилитель 100 Вт🎵

Усилитель мощности низкой частоты класса Hi-Fi.

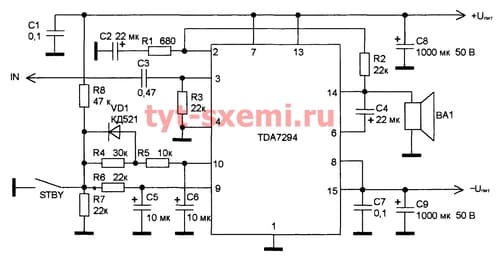

Усилитель на микросхеме TDA7294

Чтобы собрать усилитель звука, нужно придерживаться нескольким главным правилам:

  • Проверить все детали перед сборкой. Простая проверка мультиметром на короткое замыкание поможет обнаружить неисправные детали, и сэкономить кучу времени.
  • Не перегревать детали во время пайки. Перегрева боятся все детали, особенно полупроводниковые.
  • Не оставлять перемычек припоя на плате. Внимательный осмотр перед первым включением устройства поможет вовремя обнаружить фатальную ошибку.

Как проверить микросхему ТДА

Самый верный способ — собрать схему включения. Микросхемы имеют в своем составе много компонентов, и такие детали проверить намного сложнее, чем дискретные (транзисторы, диоды, резисторы).
Несколько косвенных признаков неисправности TDA:

  • Сколы на микросхеме. Никаких трещин не должно быть. Микросхема должна быть в идеальном состоянии;
  • Плюс и минус по питанию звонятся накоротко. При проверке мультиметром нужно прозвонить контакты питания TDA. Если они звонятся накоротко (нулевое сопротивление), а не как диод, то эта микросхема 100% не рабочая. Так не должно быть;
  • Невнятная маркировка и брак. Надписи на микросхемах не должны стираться спиртом, они должны быть четкими и ровными. Если надписи стираются это косвенный признак брака. Когда на контактах присутствуют следы пайки — это бывшая в употреблении деталь. Паяные и без четкой и внятной маркировкой микросхемы не следует использовать.


В представленном УНЧ предусмотрена защита выходного каскада от короткого замыкания, термозащита (переключение усилителя при перегреве при чрезмерных нагрузках на пониженную мощность), защита от скачков напряжения, режим отключения, режим включения/отключения входного сигнала, а также защита от «щелчка» при включении/выключении.

Подробнее о микросхеме

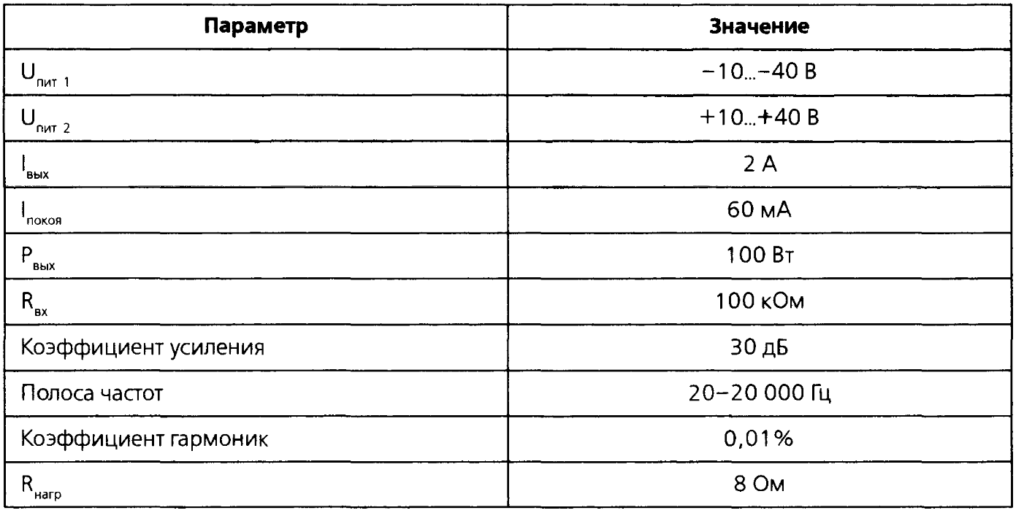

Характеристики микросхемы

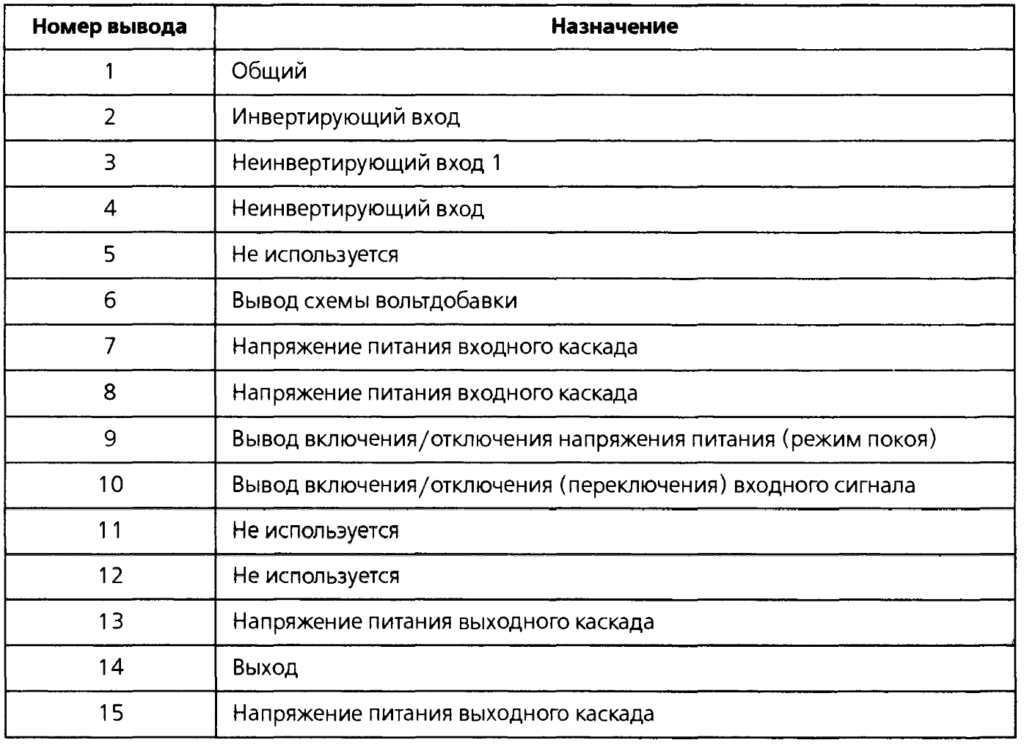

Назначение выводов
