Все про резисторы

Резистор – это самая распространенная деталь в электронике. Он гасит лишнее напряжение, ограничивает ток, изменяет и фильтрует сигналы. Резисторы применяются везде, от процессоров, где их миллионы, до энергетических систем. где их размеры с напольный шкаф.

Свойства в теории и практике

Основное свойство этой радиодетали – это сопротивление. Измеряется в омах (Ом).

Разберем для начала понятие активного сопротивления. Оно так называется потому, что есть у всех материалов (даже у сверхпроводников, пусть и 0,00001 Ом). И именно оно является основным у резисторов.

Что говорит теория

В теории у резистора есть постоянное сопротивление, которое на зависит от внешних условий (температуры, давления, напряжения и т.п.).

График зависимости тока от напряжения прямолинеен.
Вольт-амперная характеристика резистора
В идеальных и математических условиях у резистора только активное сопротивление. По типам бывают нелинейные и линейные резисторы.

Что на самом деле

На самом у всех резисторов непрямолинейная зависимость тока от напряжения. То есть, его сопротивление тоже зависит от внешних условий, конкретно от температуры.
Вольт-амперная характеристика
Конечно, эта зависимость не такая, как у полупроводников, но она есть. И самое главное, у этой радиодетали есть емкость и индуктивность. Помимо активного сопротивления, есть еще и реактивное.

Реактивное сопротивление отличается от активного тем, что оно по разному пропускает электрический ток на разных частотах.

Например, для постоянного тока сопротивление 200 Ом, а если есть высокие значения индуктивности, то на частотах выше 2 кГц, сопротивление будет уже 250 Ом.

Именно поэтому резисторы делаются из разных материалов. Они бывают керамическими, углеродными, проволочными и у них разные допуски и погрешности. SMD деталь обладает меньшей емкостью и индуктивностью, чем DIP.

Что такое резистор

Еще существует специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если у обычных резисторов вольт-амперный график чуть-чуть не линейный, то у такого типа деталей он лавинообразный.

У них сопротивление резко зависит от внешних условий, не так. как у обычных:

  • Терморезистор. Повышает или понижает сопротивление из-за влияния температуры;
  • Варистор. Изменяет свои свойства в зависимости от приложенного напряжения;
  • Фоторезистор. Уменьшается сопротивление, если на него действует свет;
  • Тензорезистор. При деформировании (сжатии, механических воздействиях) изменяет свое сопротивление.

Кроме того, еще одна особенность активного сопротивления – выделение тепла, когда проходит электрический ток. Когда протекает электрический ток замкнутой цепи, электроны ударяются об атомы. И поэтому выделяется тепло. Тепло измеряется в мощности. Она рассчитывается исходя из напряжения и тока.

Одна из популярных функций резисторов это снижение напряжения и ограничения тока. Например, если через резистор проходит ток 0,25 А и на нем есть падение напряжения 1 В, то мощность, которая будет на нем рассеиваться это 0,25 Вт.

Поэтому, некоторые детали и изменяют свое сопротивление, даже если они не предназначены для этого. Это уже свойства материала. И если резистор сделан из проволоки, то при нагреве она расширяется и ее проводимость ухудшается. Поэтому у деталей есть допуск, который измеряется в процентах.

И из-за этого и существуют резисторы с разной рассеиваемой мощностью. Нельзя ставить резистор 0,125 Вт на место 1 Вт. Он начнет греться, трескаться, чернеть. А потом и сгорит. Потому, что не рассчитан на такую мощность.

Обозначения на схемах

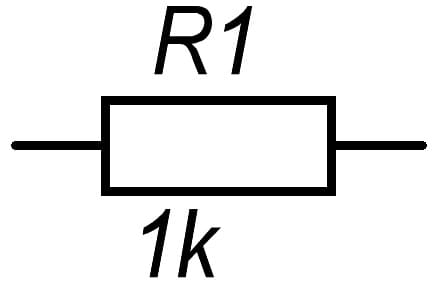

На схемах в Европе и СНГ обознается прямоугольником и латинской букой R. Согласно ГОСТу, на отечественных схемах не указывается номинал сопротивления, а только номер детали (R). Однако, если под изображением детали указано число, например 120, оно по умолчанию читается как 120 Ом.
УГО резистора в США и Европе

В таблице примеры обозначений детали.

Основное обозначение УГО резистора
0,125 Вт УГО Резистор 0,125 Вт
0,25 Вт УГО Резистор 0,25 Вт
0,5 Вт УГО Резистор 0,5 Вт
1 Вт УГО Резистор 1 Вт
2 Вт УГО Резистор 2 Вт
5 Вт УГО Резистор 5 Вт
Переменный УГО Обозначение переменного резистора
Подстроечный УГО Обозначение подстроечного резистора

Типы включения и примеры использования

Основные типы включения это последовательные и параллельные соединения.

Последовательно сопротивление рассчитывается просто. Достаточно все сложить.

Формула для последовательного включения резисторов

При последовательном соединении напряжение распределяется по резисторам согласно их сопротивлениям.

Это второе правило Кирхгофа. Например, напряжение 12 В, а пара резисторов по 1 кОм.

Что такое делитель напряжения

Соответственно, на каждом из них по 6 В. Это простой пример делителя напряжения. Здесь пара деталей делит напряжение, и благодаря этому можно получить необходимое напряжение.

Однако, если вы хотите использовать делитель напряжения для питания цепи, то должны помнить, что нужно согласовать сопротивления. В этой схеме сопротивление 1 кОм. Если вы подключите к ней нагрузку меньше этого сопротивления, то она не получит напряжения на свои выводы в полном объеме. Поэтому, все схемы с делителями напряжения должны быть рассчитаны и согласованы друг с другом.

Рассмотрим пример усилителя на транзисторе.

Как работает делитель напряжения Здесь R1 и R2 образуют делитель напряжения, они выполняют роль делителя напряжения. Между этими двумя резисторами и базой транзистором протекает ток, который открывает транзистор.

Как работает усилитель

Это необходимо для того, чтобы он работал без искажений.

Параллельное включение

При параллельном соединении радиодеталей, общее сопротивление цепи снижается. Если два резистора по 1 кОм соединены параллельно, то общее будет равно меньше 0,5 кОм, т.е. сопротивление цепи (эквивалентное) равно половине самого наименьшего.

В таком соединении наблюдается первое правило Кирхгофа. В точку соединения направляется ток в 1 А, а в узле он расходится на два направления по 0,5 А.

Параллельное включение резисторов

Формулы расчета

Для двух резисторов:
Формула для параллельного включения резисторов
Для более:
Формула расчета для параллельного включения резисторов

Для тока параллельное соединение — это как вторая дорога или обходной путь. Еще такой тип соединения называют шунтированием. В качестве примера можно привести амперметр. Чтобы увеличить его шкалу показаний, достаточно подключить параллельно резистору еще один шунтирующий.

Его сопротивление рассчитывается по формуле:

Формула расчета шунта для амперметра

Эквивалентное соединение

В схеме усилителя к эмиттеру транзистора VT1 подключена пара из резистора R3 и конденсатора C2.
Как работает термостабилизация в усилителе

В этом случае VT1 и R3 подключены последовательно друг к другу. Зачем это надо? Когда усилитель работает, транзистор начинает нагреваться и его сопротивление снижается. R3, как и в случае со светодиодом, не позволяет транзистору перегреваться. Он балансирует общее сопротивление, чтобы транзистор не вносил искажения в сигнал. Это называется режим термостабилизации.

А конденсатор C2 подключен к R3 параллельно. И это нужно для того, чтобы при нормальном режиме работы усилителя, переменный сигнал прошел без потерь. Так работает параллельный фильтр.

Если бы был только один R3, то мощность усилителя была намного меньше из-за того, что он забирает переменное напряжение на себя. А конденсатор пропускает без потерь, но не пропускает постоянное напряжение.

Фильтры и резисторы

С помощью резисторов и конденсаторов можно делать фильтры. Так называются RC фильтры.

Эта пара может разделять сигнал на постоянные и переменные составляющие.

В качестве примера рассмотрим ФНЧ и ФВЧ.

В схеме фильтра низких частот конденсатор C1 забирает на себя высокочастотные токи. Его сопротивление для них намного меньше, чем у нагрузки. Он шунтирует нагрузку. Таким образом, можно получить низкую частоту, отделив от нее все высокие составляющие.
ФНЧ резистор и конденсаторВ фильтре высоких частот наоборот. Высокие частоты свободно проходят через C1, и если в сигнале есть низкочастотные, то они пойдут через R1.

ФВЧ резистор и конденсатор

Такие фильтры бывают разные по конструкции. П образные, Г образные и т.п. Конкуренцию резистору может составить катушка индуктивности или дроссель. У них меньше активное сопротивление, но реактивное больше. Благодаря этому снижаются потери от активного сопротивления.
